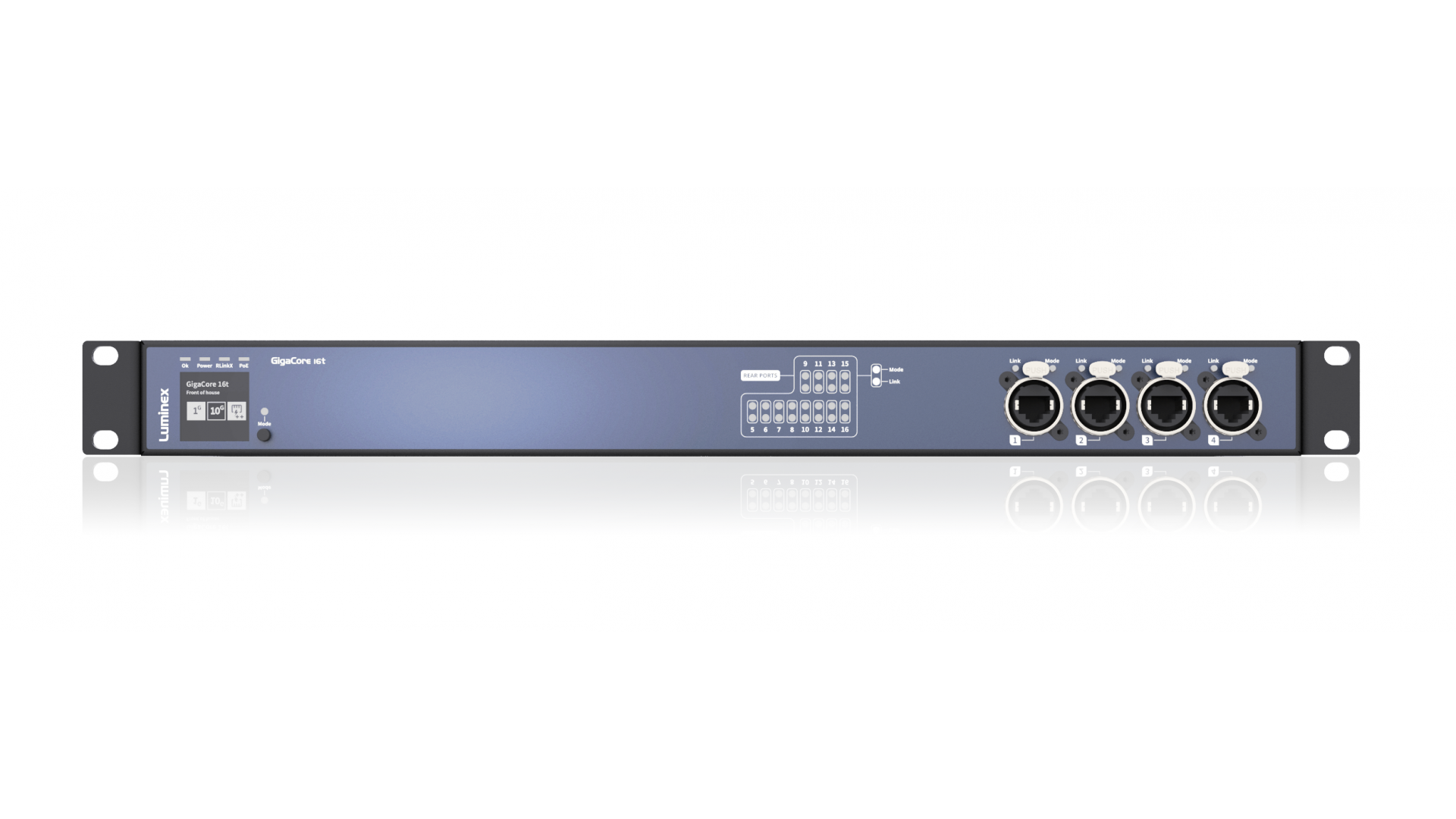

GigaCore 16t est entièrement optimisé pour être utilisé avec les protocoles AV les plus avancés. Les paramètres préconfigurés de qualité de service (QoS), de multidiffusion IGMP et PTPv2 assureront un environnement réseau réactif et extrêmement stable pour les protocoles audio critiques les plus exigeants comme Dante™, AES67, Q-SYS et bien d'autres.
Avec jusqu'à 1000 W de budget PoE total et PoE++ sur chaque port cuivre, ce commutateur GigaCore peut piloter presque n'importe quelle caméra IP PTZ ou haut-parleur actif sur le marché aujourd'hui.
Validé pour des applications AV
Les commutateurs GigaCore sont entièrement validés dans des applications réelles avec les principales marques de l'industrie AV pour différents protocoles, notamment NDI™, Dante™, AVB/MILAN, AES67, ST-2110, IPMX, MA-Net et bien d'autres.
Nous ne nous contentons pas d'approuver un protocole, nous le testons réellement.
Grâce à la validation d'applications réelles et aux tests d'interopérabilité, nous comprenons les applications et nous nous assurons que vous pouvez déployer notre produit en toute confiance
L'équipe d'assistance de Luminex parle vraiment votre langue et a accumulé une grande quantité de connaissances audiovisuelles, non seulement en parlant de protocoles, mais surtout en travaillant avec vous et en vivant les défis de votre réseau d'applications réelles.
PLANIFIEZ ET VISUALISEZ VOS RESEAUX AUDIOVISUELS
Araneo est un outil de planification et de configuration de réseau et de surveillance en temps réel qui fournit une vue d'ensemble graphique complète d'un réseau Luminex, montrant les connexions, le flux de données et les problèmes d'une manière simple, claire et graphique.
Araneo élimine le nuage de confusion du réseau, rendant tout visible pour le professionnel AVL sans nécessiter de connaissances spécialisées en matière de réseau.
Araneo fournit la visibilité et la confiance dans un réseau entièrement convergent pour assurer une expérience transparente, quelle que soit la complexité. Les fonctions de planification et de configuration vous permettent de créer des topologies et de préparer les paramètres de configuration du système facilement à l'avance. Planifiez et configurez à votre rythme et déployez les paramètres lorsque vous en avez besoin.
MODE OFFLINE
GEREZ VOS PROJETS AU BUREAU
- Créez et planifiez votre topologie
- Importez vos GigaCores et autres périphériques
- Configurez switches, ports et groupes
- Créez des zones et importez des images
- Déployez l'ensemble de vos configurations une fois le réseau accessible, manuellement ou par un mapping automatique
MODE ONLINE
SURVEILLEZ ET GEREZ L'ENSEMBLE DE VOTRE RESEAU
- Découverte et affichage des GigaCores et périphérique
- Visualisez vos informations en temps réel: bande passante, connections, flux multi-cast et AVB...
- Mettez à jour et configurez l'ensemble de vos GigaCores sur votre réseau
- Gardez une trace de l'activité sur votre réseau grâce au journal d'événements
Connectivité
1Gb de Connectivité
PoE++
C'est quoi ? Chaque port cuivre permet de connecter tout appareil au standard PoE actuel.Interface Web
Une utilisation intuitive
Les produits Luminex sont conçus pour rendre le réseau intuitif pour les professionels du spectacle , même sans connaissance dans ce domaine. Les interfaces produits ainsi que les logiciels Luminex apportent des solutions de configuration réseau simple et sans coût additionnels, puisque les logiciels et leur mis à jour sont gratuits.
Quand vous n'utilisez pas Araneo, l'interface web embarquée, accessible avec tous les navigateurs (Chrome, Edge...) vous permet d'ajuster votre configuration de façon intuitive.
Assigner des groupes (V-LAN) aux ports ou ajuster vos paramètres PoE se fait rapidement sur le terrain et les pages de statut vous donne une vue complète de votre appareil.
technologie réseau luminex
Pré-configuré pour les métiers du spectacle
Les switches GigaCore sont tous configurés dès leur fabrication pour répondre aux exigences des réseaux audiovisuels. Luminex valide en lien étroit avec les fabricants la compatibilité de la plupart des protocoles utilisés dans le monde du spectacle, tant en audio (Dante, EtherSound, Ravenna/AES67, Q-Lan, REAC...) qu'en lumière (ArtNet, sACN, MANet, HogNet, BlackTraX...). Les GigaCore intègrent des réglages QoS (Quality of Service) optimisés pour la scène et notamment pour l'audio, assurant une latence faible et la priorité des paquets importants comme ceux de l'horloge de synchronisation. Pour les applications audio les plus exigeantes, les switch GigaCore ont une horloge respectant le PtPv2.
RlinkX : la redondance facile
La plus grande crainte lorsque tous les protocoles convergent sur le même réseau, c'est qu'une défaillance d'un seul élément puisse tout couper : un câble défectueux, un technicien qui débranche malencontreusement le mauvais connecteur, un chariot-élévateur qui écrase un câble mal protégé... Grâce à la fonction RlinkX, il est possible de créer facilement des connections redondantes afin de parer à ces éventualités. Il suffit de connecter entre-eux 2 GigaCore avec au minimum 2 liens Ethernet ou fibre : les switches détecteront que plusieurs liens les relient et établiront automatiquement un lien actif et un ou plusieurs lien(s) de secours. En cas de défaillance du lien actif, le transfert des données basculera vers le lien de secours en 20 à 40 millisecondes. Quasiment imperceptible, même en plein show.
Groups : isolation des protocoles
Les protocoles réseaux utilisés par les équipements audiovisuels sont conçus pour échanger des données entre appareils compatibles, mais rarement pour cohabiter avec d'autres protocoles. Il est inutile que vos amplis Dante réceptionnent les paquets de données ArtNet envoyées par la console lumière. Pour éviter que tous les appareils connectés ne reçoivent toutes les données qui transitent sur le réseau, les switches GigaCore embarquent la fonction Group utilisant la technologie des V-LANs. Via l'interface d'administration de chaque switch, on peut en quelques clics attribuer le groupe de son choix à chaque port. Chaque port ne recevra que les données qui lui ont été assignées pour pouvoir par exemple isoler complétement les protocoles son des protocoles de lumière, évitant ainsi de potentielles collisions tout en améliorant les performances réseau.
MultilinkX : boostez votre bande passante
Autre problème que l'on peut rencontrer en faisant converger ses différents réseaux vers un réseau : les 'bottlenecks' ou goulot d'étranglement. Bien que tous les switches Luminex utilisent des ports Gigabit pouvant atteindre jusqu'à 1 Gb/s, ce qui sera nettement suffisant pour la plupart des applications, certaines configurations exigent de pouvoir aller au-delà de ce seuil. Lorsque 2 switches (ou plus) forment un réseau, ils s'échangent entre eux des données dans la limite de 1 Gb/s. Si 2 ports de ces switches échangent chacun des données à hauteur de 800 Mb/s, la connexion entre les switches devient insuffisante pour faire transiter le flux de données. C'est la que la fonction MultilinkX entre en jeu : elle vous permet d'agréger 2 ports ou plus comme s'il s'agissait d'un seul port virtuel, permettant un débit avoisinant les 2Gb/s ou plus en fonction du nombre de ports agrégés.
Alimentation PoE+ : réduisez votre câblage (en option)
Le GigaCore 16t peut accueillir en interne une alimentation PoE (Power over Ethernet) de 130W. Cette technologie permet d'alimenter des appareils compatibles par le même câble Ethernet qui ne sert habituellement qu'à l'échange de données. On peut donc se contenter d'un seul câble, ce qui représente une économie en temps et en câblage. De nombreux appareils peuvent être alimentés via Ethernet : Nodes Luminex, projecteurs, caméras, intercom... L'utilisation du PoE et plusieurs autres paramètres tels que la consommation peuvent ensuite être surveillés sur chaque port via l'interface d'administration. Il est également possible de déterminer la priorité de chaque appareil, ainsi si la capacité maximale de l'alimentation est atteinte, le switch privilégiera les appareils ayant la plus haute priorité.
hardware
Conception robuste et silencieuse
Une conception robuste et silencieuse vous permet d'utiliser le GigaCore dans n'importe quel environnement audiovisuel.
La vitesse des ventilateurs est contrôlée pour minimiser l'impact sonore et garantir une longue durée de vie.
Cela vous permet de placer le GigaCore dans les environnements les plus silencieux comme les théâtres et les studios.
Cohérence des couleurs des LED
Couleurs cohérentes des groupes (VLAN) dans l'interface web, dans Araneo et sur les LED du panneau avant.
Afficheur E-INK
Cette technologie d'affichage permet aux informations d'être toujours disponible, même lorsque l'appareil n'est pas alimenté.
Vous pouvez ainsi connaître le nom, l'adresse, la configuration de l'alimentation et des cages SFP de votre produit, même sur étagère.
Voici quelques exemples pour illustrer l'application des fonctionnalités offertes par les commutateurs Luminex, notamment les fonctions Group et Rlinx (redondance).
On voit ici un réseau avec une topologie en anneau, auquel est relié une console lumière par un lien redondant (RlinX) : un des deux câbles peut donc être débranché ou arraché sans aucune incidence sur le réseau. Même en plein show aucune différence ne sera visible, le switch redirigeant les paquets de données vers le lien disponible en une fraction de seconde.
De nombreux protocoles audiovisuels tels que Dante ou Art-Net peuvent transiter sur cet autre réseau en anneau sans aucune interférence. Chaque protocole peut être parfaitement isolé grâce à la création de VLan, ce qui ne prend que quelques secondes avec la fonction Group intégrée au switches Luminex. En cas de saturation du réseau, les réglages QoS intégrés permettent au switch de prioriser au mieux chaque protocole.
Ce tableau récapitulatif vous permet de connaître les distances maximales possibles entre 2 switches réseaux en fonction des technologies utilisées.
Portées maximales en réseau Ethernet traditionnel ou en fibre. Correspond à la distance maximale possible entre 2 switches GigaCore.
-
