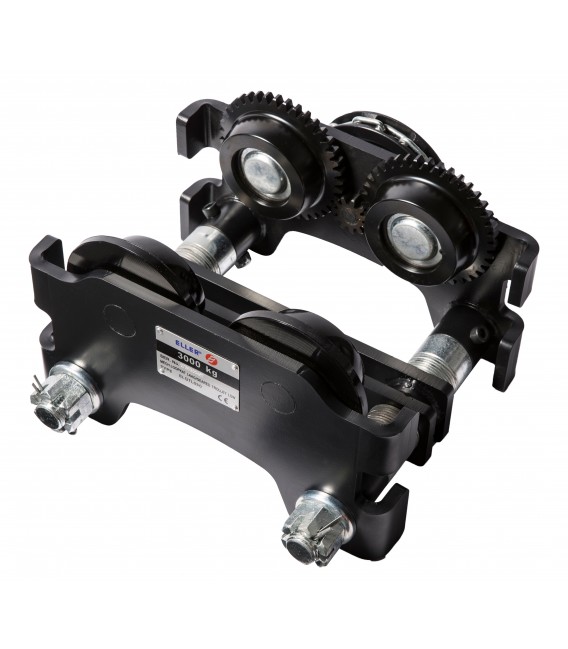

La gamme de chariots GTL ELLER® se décline sous différentes capacités de charge : 3, 5 et 10T. Ces chariots sont facilement ajustables aux poutres en changeant les rondelles.
Caractéristiques
- Ajustable aux différents profils et largeurs de poutre en changeant les rondelles
- Peut être monté n'importe où sur la poutre
- Convient aux poutres droites ou courbées
- Faible hauteur perdue
- Construction robuste
- Roulements à billes lubrifiés en usine pour une translation optimale
- Anti-basculement et anti-chute en cas de fracture des galets
Code article | Charge max. (t) | Hauteur*(mm) | Largeur de poutre (mm) | A (mm) | B (mm) | C (mm) | F (mm) | H (mm) | M (mm) | S (mm) |
| ACL-CH-GTL-3000 | 3 | 486 | 100-203 | 472 | 356 | 566 | 3 | 356 | 100-203 | 30 |
| ACL-CH-GTL-5000 | 5 | 636 | 114-203 | 595 | 440 | 745 | 3 | 369 | 114-203 | 37 |
| ACL-CH-GTL-10000 | 10 | 780 | 124-203 | 800 | 447 | 940 | 3 | 391 | 124-203 | 40 |
*La hauteur suivante est valable uniquement pour l'utilisation de palan manuel ELLER® PH2/PH3.
-
